产品用途
耐高温防腐米兰平台适用交流额定电压0.6/1KV及以下钢铁、石油、化工、发电、冶金等工矿企业、在高温、低温和酸、碱、油、水及腐蚀气体的恶劣环境中固定敷设用电力传输线。

执行标准
耐高温防腐米兰平台按Q/LB-12设计制造, 成品米兰平台的阻燃性能符合GB12666-90的规定。

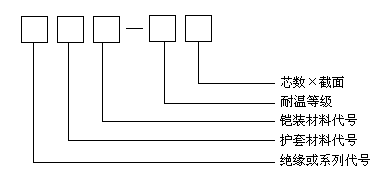

　产品祥图　　　　　　　　　　　　　　　　　　型号说明
型号含义表

项目	代号	含义
绝缘或系列	F	聚全氟乙丙烯电力米兰平台
护套	F	聚全氟乙丙烯护套
护套	V	105℃聚氯乙烯护套
铠装	22	双层钢带铠装
耐温等级	200	最高工作温度200℃
耐温等级	105	最高工作温度105℃

使用特性

项目	性能
额定电压Uo/U	0.6/1kV
最高工作温度	FF-200为200℃ FV-105为105℃
敷设环境温度	FF-200为-60℃－200℃ FV-105为-15℃－105℃
最小弯曲半径	不小于米兰平台外径的15倍
耐腐性能	具有优异的耐化学腐蚀性，耐气候性，阻燃和防水性能
导体电阻	符合GB3956
耐压试验	3.5kV/5min不击穿

额定电压：U₀/U为0.6/1KV.
工作温度：F₄₆氟塑料绝缘不超过200℃；
                    F₄氟塑料绝缘不超过260℃；
                    F₄₇氟塑料绝缘不超过285℃；
                    硅橡胶绝缘不超过180℃。
敷设米兰平台时的环境温度不低于0℃；最小弯曲直径为米兰平台弯曲试验用圆柱体直径的2倍。

型号及名称：见表1

序号	型号	名称
1	FF	F₄₆氟塑料绝缘和护套耐高温防腐米兰平台
2	FF₂₂	F₄₆氟塑料绝缘和护套钢带铠装耐高温防腐米兰平台
3	FF₃₂	F₄₆氟塑料绝缘和护套细钢丝铠装耐高温防腐米兰平台
4	FFP	F₄₆氟塑料绝缘和护套铜丝编织屏蔽耐高温防腐米兰平台
5	FFP₂₂	F₄₆氟塑料绝缘和护套铜丝编织屏蔽钢带铠装耐高温防腐米兰平台
6	FFP₃₂	F₄₆氟塑料绝缘和护套铜丝编织屏蔽细钢丝铠装耐高温防腐米兰平台
7	FV_-105	F₄₆氟塑料绝缘和105℃聚氯乙烯护套耐高温防腐米兰平台
8	FV_-105	F₄₆氟塑料绝缘和105℃聚氯乙烯护套钢带铠装耐高温防腐米兰平台
9	FV_-105	F₄₆氟塑料绝缘和105℃聚氯乙烯护套细钢丝铠装耐高温防腐米兰平台
10	FVF	F₄₆氟塑料绝缘和丁腈护套高温防腐电力米兰平台
11	FV_F-22	F₄₆氟塑料绝缘和丁腈护套钢带铠装高温防腐电力米兰平台
12	FV_F-32	F₄₆氟塑料绝缘和丁腈护套细钢丝铠装高温防腐电力米兰平台
13	FG	F₄₆氟塑料绝缘和硅橡胶护套高温防腐电力米兰平台
14	FG₂₂	F₄氟塑料绝缘和硅橡胶护套钢带铠装高温防腐电力米兰平台
15	FG₃₂	F₄氟塑料绝缘和硅橡胶护套细钢丝铠装高温防腐电力米兰平台
16	F₄H₁₁	F₄氟塑料绝缘和H₁₁护套高温防腐电力米兰平台
17	F₄H₁₁P	F₄氟塑料绝缘和H₁₁护套铜丝编织屏蔽高温防腐电力米兰平台
18	F₄H₁₁P₂₂	F₄氟塑料绝缘和H₁₁护套铜丝编织屏蔽钢带铠装高温防腐电力米兰平台
19	F₄H₁₁P₃₂	F₄₇氟塑料绝缘和H₁₁护套铜丝编织屏蔽细钢丝铠装高温防腐电力米兰平台
20	F₄₇H₉	F₄₇氟塑料绝缘和H₉护套高温防腐电力米兰平台
21	F₄₇H₉P	F₄₇氟塑料绝缘和H₉护套铜丝编织屏蔽高温防腐电力米兰平台
22	F₄₇H₉P₂₂	F₄₇氟塑料绝缘和H₉护套铜丝编织屏蔽钢带铠装高温防腐电力米兰平台
23	F₄₇H₉P₃₂	F₄₇氟塑料绝缘和H₉护套铜丝编织屏蔽细钢丝铠装高温防腐电力米兰平台

注：阻燃米兰平台在原型号前加“ZR”，耐火米兰平台在原型号前加“NH”。

规格：见表2；

型号	额定电压	芯数	标称截面
	U₀/U(KV)		（mm²)
FF、FF₂₂、FF₃₂、FFP、FFP₂₂、FFP₃₂、	0.6/1	1-4	1.5-240
FV、FV₂₂、FV₃₂、FV_F、FV_F-22、FV_F-32、
FG、FG₂₂、FG₃₂、F₄H₁₁、F₄H₁₁P、F₄H₁₁P₂₂、F₄H₁₁P₃₂
F₄₇H₉、F₄₇H₉P、F₄₇P₂₂、F₄₇H₉P_32.

氟塑料绝缘耐高温防腐米兰平台氟塑料绝缘耐高温防腐电力米兰平台
